Sostituzione pastiglie freni

============
Difficoltà:**
Attrezzi specifici:N
============

How to replace the brake pads for the scooter Aprilia Scarabeo 125/150/200. Attention, using Google Chrome, the page will be translated automatically.

Lo scopo della presente guida è quello di fornire le istruzioni base per la sostituzione delle pastiglie freni anteriori e posteriori. La guida è valida per i modelli Aprilia Scarabeo 125/150/200.
Sommario:

Pastiglie anteriori

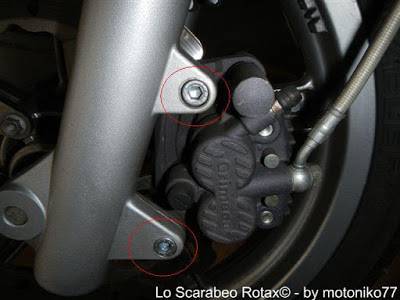

Posizionate lo scooter sul cavalletto centrale e svitate i due perni in foto:
pinza freno anteriore scarabeo rotax 125 150 200

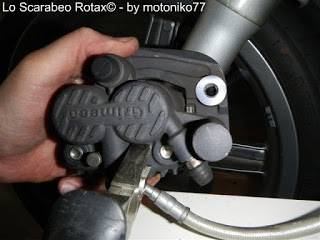

sfilate delicatamente la pinza dal disco e appoggiatela su un piano:
pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200
svitate il perno in foto e spingete giù il fermo a ghigliottina:
pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200
togliete il fermo e con l'ausilio di un martello in gomma, fate fuoriuscire i fermi in foto:
pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200

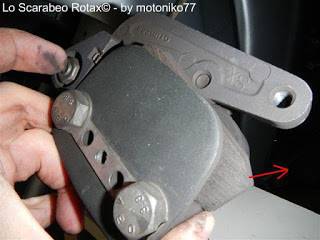

adesso le pastiglie sono libere. Estraetele e verificate l'usura. Se lo spessore del materiale d’attrito (anche di una sola pastiglia) è ridotto sino al valore di circa 1 mm, sostituite entrambe le pastiglie:
pinza freno anteriore scarabeo rotax 125 150 200 pastiglia anteriore scarabeo rotax 125 150 200
Pastiglie anteriori SBS cod.108HF ceramic

torniamo sulla pinza. Spingete i pistoncini all'interno della loro sede. Cosi facendo sarà più semplice rimontare le pastiglie nuove. Durante tutta l'operazione ricordatevi di non stringere mai la leva del freno. E' molto importante, dunque occhio!
pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200
cominciate ad inserire una pasticca alla volta. Attenzione a non invertire il lato:
pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200
quando avete fatto, facendo attenzione a far coincidere i fori, inserite i fermi in sede. Ricordatevi solo di dare una pulita preventiva ai fermi. Appena fatto, rimontate il fermo a ghigliottina e avvitate il perno relativo.
pinza freno anteriore scarabeo rotax 125 150 200 pinza freno anteriore scarabeo rotax 125 150 200

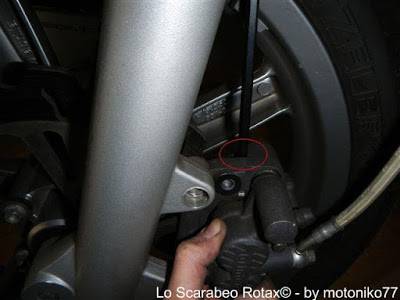

A questo punto è possibile rimettere in sede la pinza. Per facilitarvi l'operazione interponete fra le due pastiglie nuove uno spessore di adeguata misura allo scopo di mantenerle separate e infilate la pinza nel disco. Allo scopo, io ho utilizzato una chiave esagonale:
pinza freno anteriore scarabeo rotax 125 150 200
Adesso non vi resta che avvitare i due perni e avete finito. Prima di ripartire ricordatevi di dare due pompate alla leva del freno per mettere in pressione l'impianto.

Pastiglie posteriori

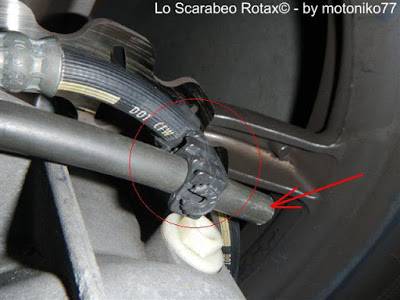

Per prima cosa sfilate il tubo indicato dalla freccia dal suo fermo. Nel cerchio rosso il particolare:
pinza freno posteriore scarabeo rotax 125 150 200

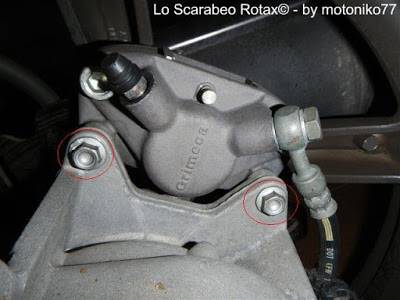

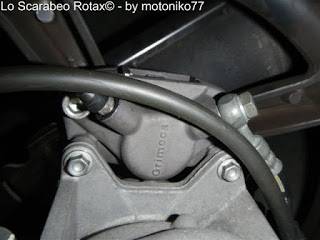

poi svitate i due perni in foto:
pinza freno posteriore scarabeo rotax 125 150 200
sfilate delicatamente la pinza dal disco e appoggiatela su un piano dove poi con cautela andrete a sganciare il seager con l'ausilio di un piccolo cacciavite a taglio:
pinza freno posteriore scarabeo rotax 125 150 200 pinza freno posteriore scarabeo rotax 125 150 200

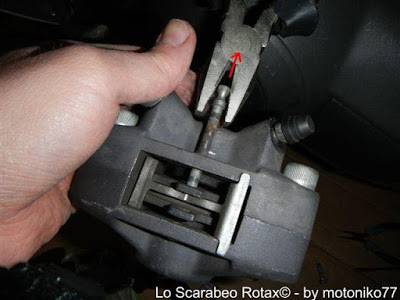

con l'ausilio del solito martello in gomma, fate fuoriuscire il fermo in foto e poi finite il lavoro con una pinza:
pinza freno posteriore scarabeo rotax 125 150 200

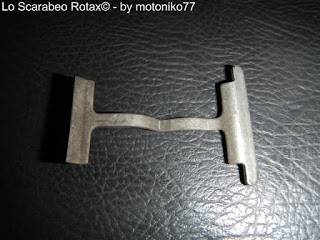

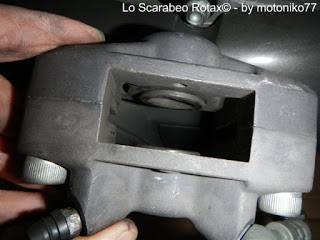

a questo punto estraete la molletta premi-pastiglia e liberate le pastiglie:
pinza freno posteriore scarabeo rotax 125 150 200 pinza freno posteriore scarabeo rotax 125 150 200 pinza freno posteriore scarabeo rotax 125 150 200 pinza freno posteriore scarabeo rotax 125 150 200

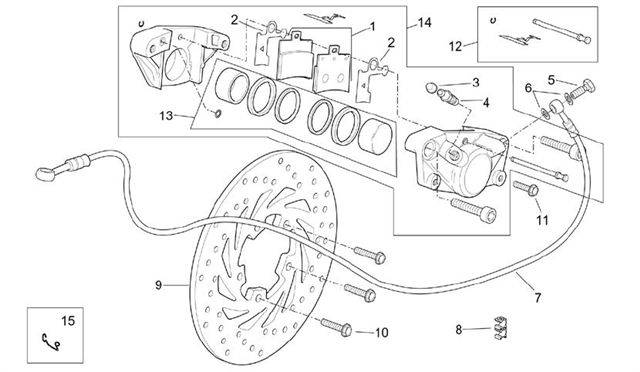

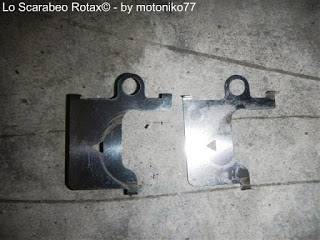

Piccola nota: come si evince dall'esploso sottostante, le pastiglie sono dotate di piastrine antifischio (particolare n°2). Separatele dalla pastiglie vecchie e rimontatele sulle nuove, come da esploso sottostante:
schema esploso freno posteriore scarabeo rotax 125 150 200
NB: Se vi siete resi conto di non averle e se precedentemente il freno posteriore fischiava, dovete reperirle in concessionaria.
pinza freno posteriore scarabeo rotax 125 150 200 pinza freno posteriore scarabeo rotax 125 150 200

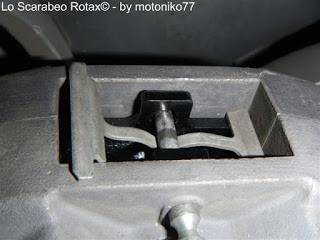

Procediamo. Anche qui solito discorso. Spingete in sede i pistoncini, pulite per bene il fermo e riassemate il tutto. Nel rimontaggio la molla premipastiglie deve essere posizionata con la freccia stampigliata sul lato superiore rivolta nel senso di marcia. Se necessario interponete uno spessore tra le pinze ed infilate la pinza sul disco. Serrate bene la pinza, date due pompate alla leva del freno per rimettere in pressione l'impianto e rilassatevi. Abbiamo terminato.
pastiglie freno posteriore scarabeo rotax 125 150 200 pastiglie freno posteriore scarabeo rotax 125 150 200 pastiglie freno posteriore scarabeo rotax 125 150 200 pastiglie freno posteriore scarabeo rotax 125 150 200

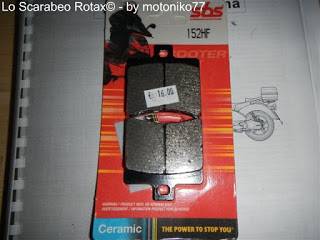

Pastiglie posteriori SBS cod.152HF ceramic

by motoniko77
