Montaggio presa accendisigari

============
Difficoltà:*
Attrezzi specifici:N
============

Lo scopo della presente guida è quello di fornire le istruzioni base per il montaggio di una presa accendisigari da 12 V. La guida è valida per i modelli Aprilia Scarabeo 125/150/200 con motore Rotax.

Cominciamo con l'acquisto dei componenti di base:

- Presa accendisigari universale 12V stagna;

- Portafusibile tipo automobilistico&fusibile;

- Minuteria varia: capicorda, puntalini, fascette, portafascette adesivi, ecc ecc.
montaggio presa accendisigari scooter montaggio presa accendisigari scooter montaggio presa accendisigari scooter
Dunque con una fresa di adeguato diametro foriamo la parte che dovrà ospitare la presa ed installiamola. Io ho preferito mantarla qui:
montaggio presa accendisigari scooter
Vista dal retro con i cablaggi già effettuati:
montaggio presa accendisigari scooter

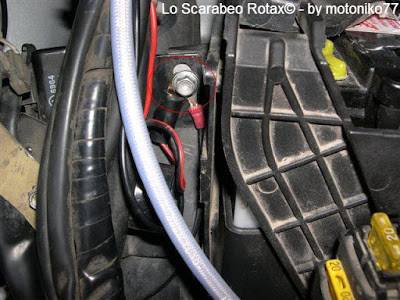

Ovviamente il positivo lo prendete dal polo positivo della batteria e il negativo da qualsiasi punto sul telaio, ad esempio:
alimentazione presa accendisigari scooter
E’ opportuno spezzare il cavo del + e metterci in serie un porta fusibile con fusibile da 3 o 5A. Questo è lo schema di principio:
schema cablaggio presa accendisigari scooter
by motoniko77

E per finire
