Sostituzione ruota libera

============
Difficoltà:***
Attrezzi specifici:S
============

How to replace the sprag clutch for the scooter Aprilia Scarabeo 125/150/200 and Leonardo 125/150. Attention, using Google Chrome, the page will be translated automatically.

Lo scopo della presente guida è quello di fornire le istruzioni di base, per la sostituzione della ruota libera, per i modelli Aprilia Scarabeo 125/150/200 e Aprilia Leonardo 125/150 con motore Rotax.

Ricordo che prima di procedere alla sostituzione della ruota libera, in ordine bisogna prima:

- portare il pistone al PMS e bloccare l'albero motore con l'apposito bullone (approfondire l'argomento QUI);

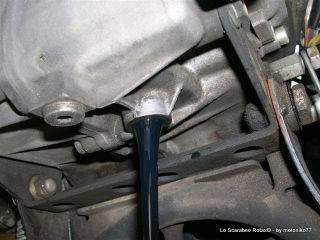

- togliere l'olio motore (approfondire l'argomento QUI);

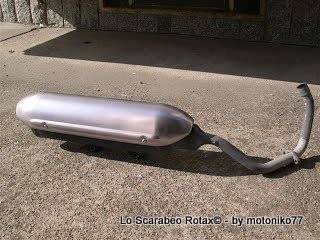

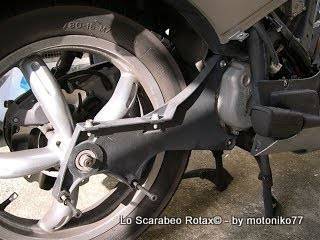

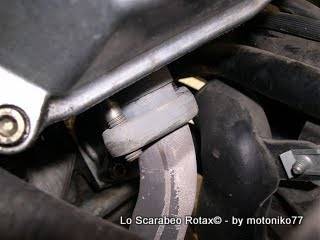

- smontare la marmitta;

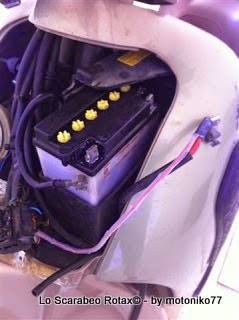

- staccare la batteria.
PMS scarabeo rotax 125 150 200 olio motore scarabeo rotax 125 150 200 marmitta scarabeo rotax 125 150 200 marmitta scarabeo rotax 125 150 200 marmitta scarabeo rotax 125 150 200 batteria scarabeo rotax 125 150 200

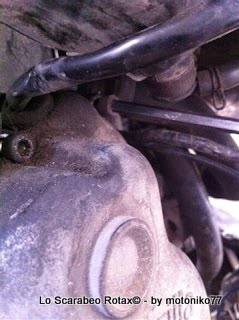

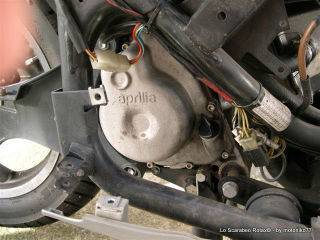

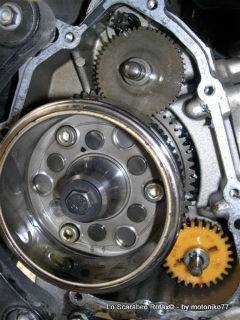

Dopo di che svitare le otto viti che tengono il coperchio del carter volano. E’ li dentro che si trova la ruota libera:
carter volano scarabeo rotax 125 150 200 carter volano scarabeo rotax 125 150 200 carter volano scarabeo rotax 125 150 200

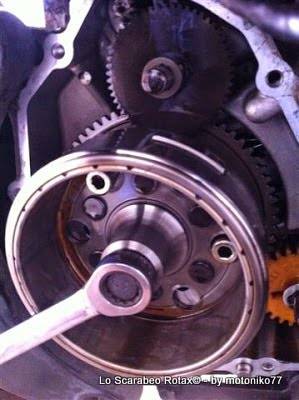

A questo punto svitare con una chiave da 13 il bullone centrale che tiene il volano:
volano scarabeo rotax 125 150 200

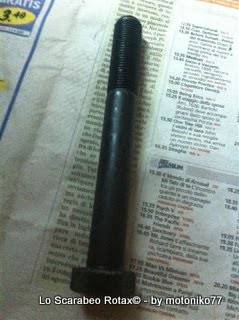

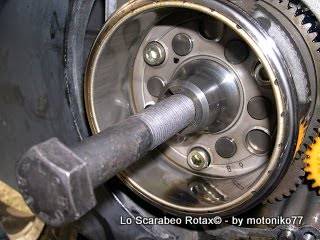

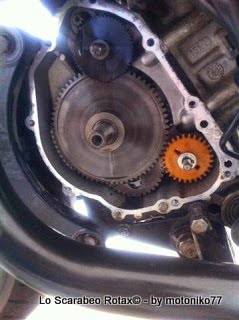

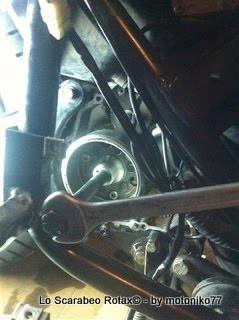

Poi con una vite esagonale M16x40x1,5 (chiave da 24) avvitata nel volano, estrarre il volano dalla sede albero motore. Se il volano non dovesse sfilarsi, per facilitare l'operazione, scaldare con un phon da carrozzieri la zona interessata. Vedrete che dopo il volano verrà via più facilmente:
volano scarabeo rotax 125 150 200 volano scarabeo rotax 125 150 200 volano scarabeo rotax 125 150 200 volano scarabeo rotax 125 150 200 volano scarabeo rotax 125 150 200

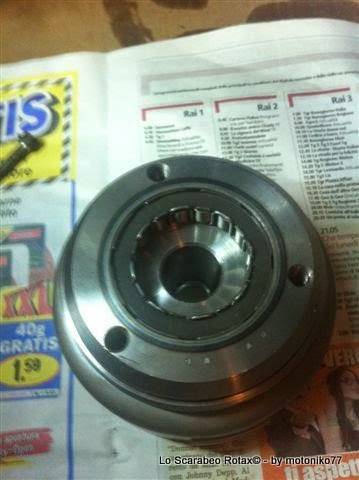

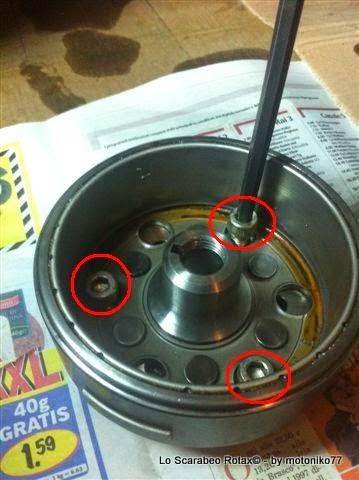

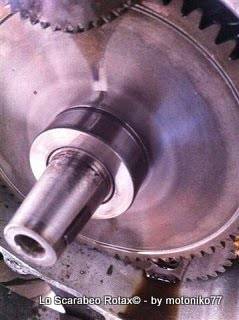

Adesso che il volano è libero, possiamo procedere alla sostituzione della ruota libera. Posizioniamo il volano su una superficie solida e svitiamo le tre brugole:
volano scarabeo rotax 125 150 200 volano scarabeo rotax 125 150 200

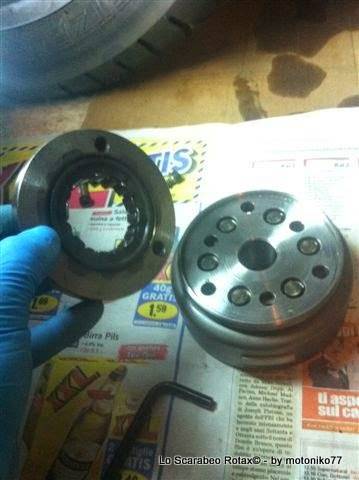

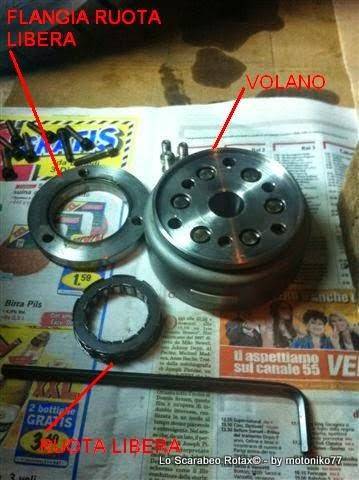

Adesso possiamo separare le parti coinvolte: il volano, la flangia e la ruota libera:
volano scarabeo rotax 125 150 200 volano scarabeo rotax 125 150 200

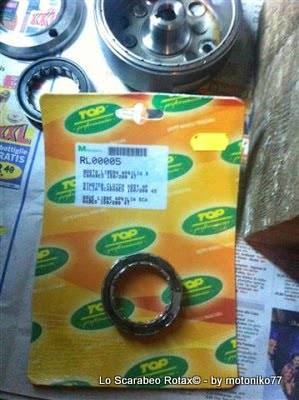

Prendiamo il ricambio nuovo, ad esempio:
ruota libera scarabeo rotax 125 150 200
Consiglio il ricambio Top Performance

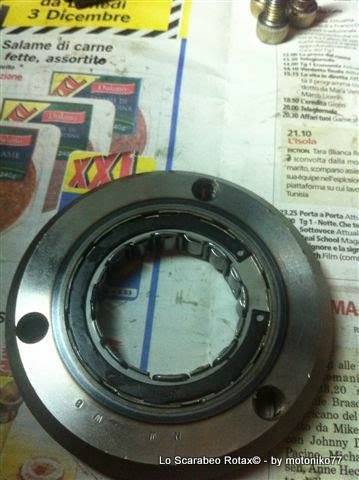

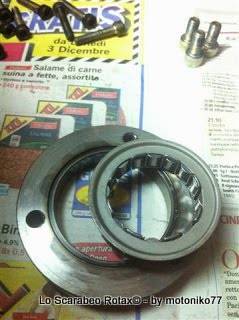

E rimontiamo tutto al contrario:
ruota libera scarabeo rotax 125 150 200 ruota libera scarabeo rotax 125 150 200 ruota libera scarabeo rotax 125 150 200

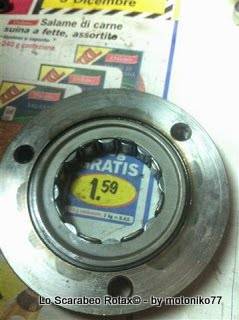

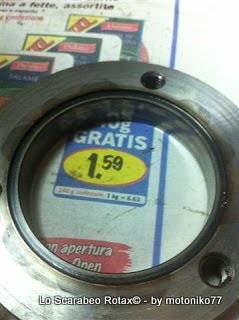

Ruotiamo la flangia con la nuova ruota libera posizionata:
ruota libera scarabeo rotax 125 150 200

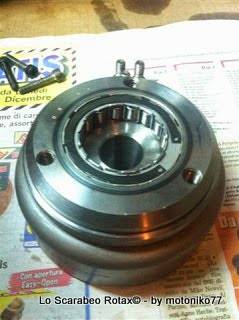

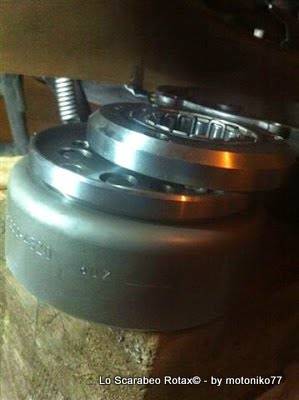

e riposizioniamola sul retro del volano:
ruota libera scarabeo rotax 125 150 200 ruota libera scarabeo rotax 125 150 200

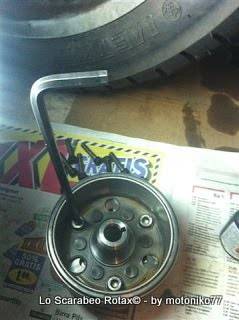

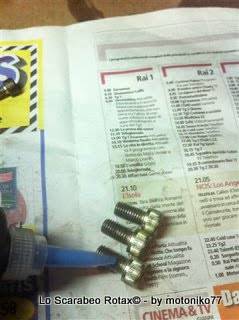

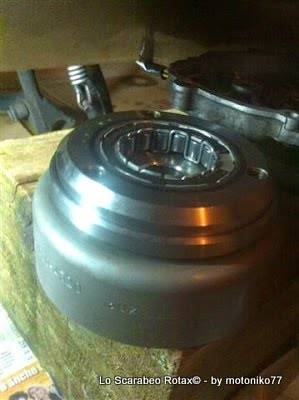

Capovolgere il tutto e utilizzando del frenafiletti sulle tre brugole, serrare per bene:
ruota libera scarabeo rotax 125 150 200 ruota libera scarabeo rotax 125 150 200 ruota libera scarabeo rotax 125 150 200

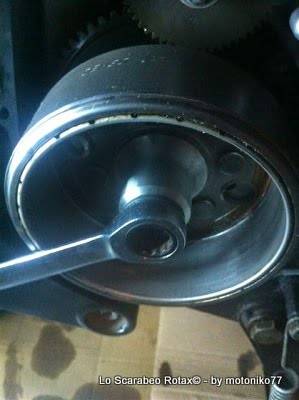

Perfetto! Adesso, possiamo rimontare il volano sull'albero motore. Coppia di serraggio 30Nm:
ruota libera scarabeo rotax 125 150 200

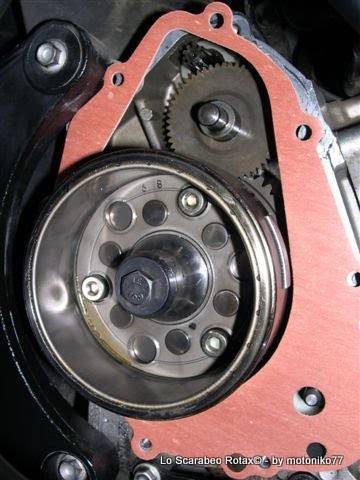

Fatto ciò, non ci resta che chiudere il coperchio volano. Puliamo bene con dell'acetone sia il bordo del coperchio che il bordo del carter per eliminare eventuali residui della vecchia guarnizione, applichiamo sulla nuova un pò di grasso qua e là per fermarla, poi appoggiamo la guarnizione nuova e chiudiamo:
guarnizione volano scarabeo rotax 125 150 200
Qui trovate la guarnizione

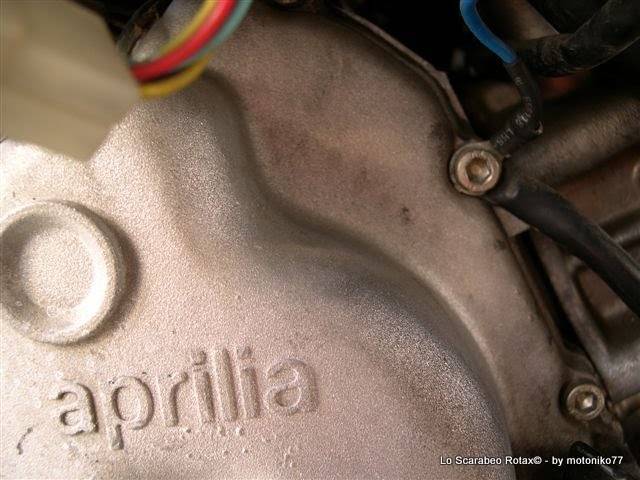

A questo punto, possiamo chiudere il coperchio del volano avendo cura di serrare le viti incrociandole in modo tale da distribuire uniformemente il carico. Inoltre ricordiamoci di rimettere in sede i due cavetti:
carter volano scarabeo rotax 125 150 200
Adesso potete rimontare la marmitta, rimettete l'olio, svitare il bullone ferma albero motore e provare con l'avviamento. Ok abbiam finito. Montate le plastiche e via per un giro di prova. Facile no?

Mi raccomando smaltite l’olio esausto secondo le norme vigenti. Rispettiamo l'ambiente è importante.
Infine chiudo con i ringraziamenti: ringrazio spina365 per avermi concesso le sue foto, senza le quali la presente guida non sarebbe stata possibile.

Testo by motoniko77
Foto by spina365
